Tư Vấn Khung Nhà Thép Tiền Chế

Nhà Thép Tiền Chế - 25/11/2020

Thi công nhà thép tiền chế gồm có khung kèo, xà gồ, tôn lợp và các thành phần kết cấu phụ. Trong đó, khung kèo thép là thành phần quan trọng đầu tiên cần được xem xét khi tiến hành xây dựng nhà thép tiền chế.

1. Vai trò khung kèo nhà tiền chế và các loại khung kèo chính

Khung kèo thép đóng vai trò chịu lực chính trong nhà thép tiền chế và được xem như xương sống của toàn bộ công trình. Khung kèo thép được dựng từ các cột và kèo và có nhiều hình dáng khác nhau và được chọn lựa tùy vào quy mô công trình, công năng sử dụng cũng như yêu cầu của chủ đầu tư.

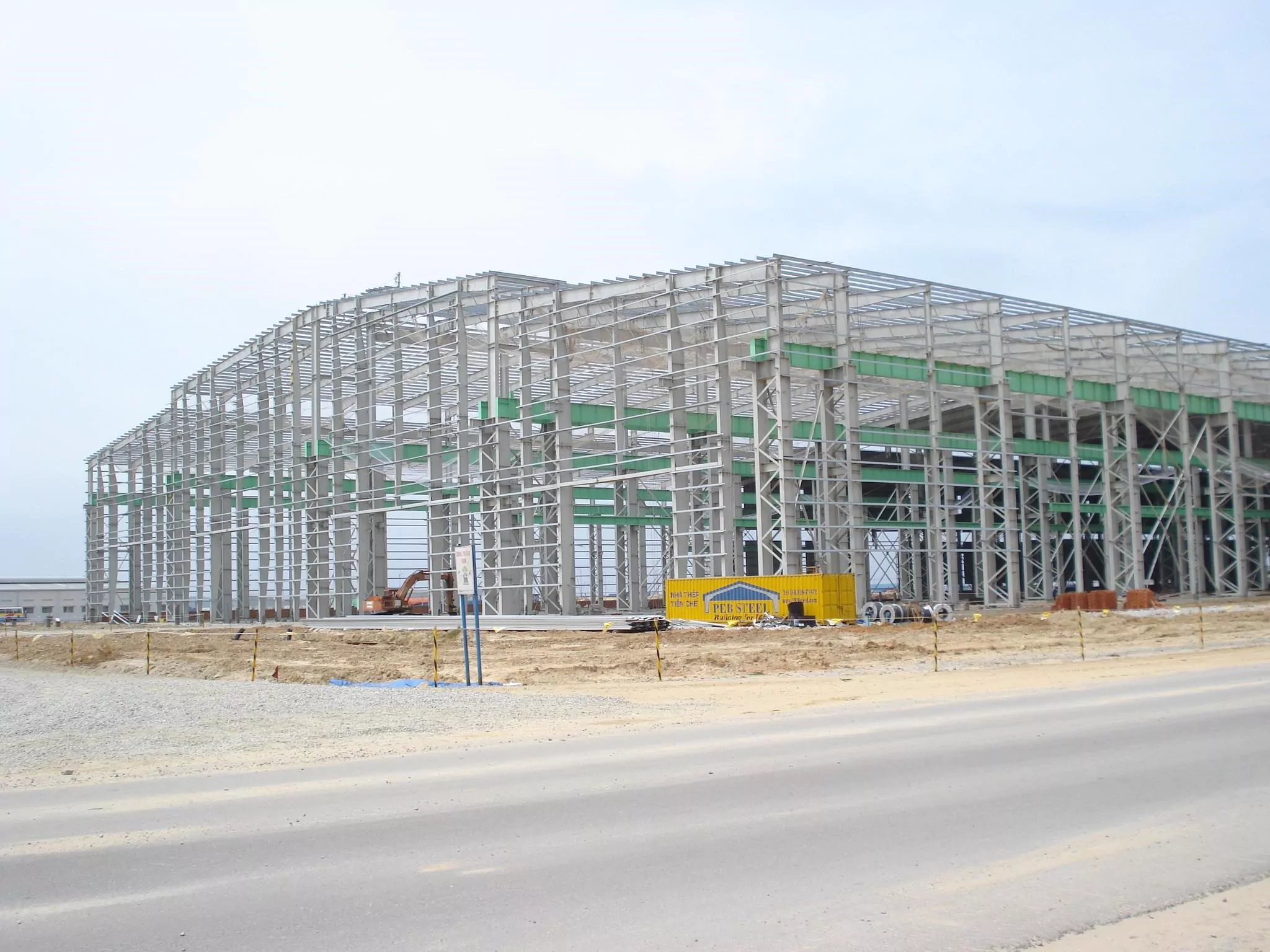

Pebsteel tư vấn nhiều loại khung kèo thép cho nhà tiền chế
Pebsteel tư vấn nhiều loại khung kèo thép cho nhà tiền chế

Xem thêm: Thi Công Sàn Mezzanine Nhà Thép Tiền Chế Với Tôn Sàn Deck

Các loại khung kèo chính của Pebsteel

(1) Khung kèo không cột giữa (Clear Span) với độ rộng lên đến 180 mét, cho phép người sử dụng có thể dễ dàng bố trí và dịch chuyển vật dụng bên trong mà không gặp bất cứ hạn chế nào về không gian. Khung kèo không cột giữa thích hợp cho công trình nhà xưởng, nhà chứa máy bay, hội trường, công trình giải trí siêu rộng.

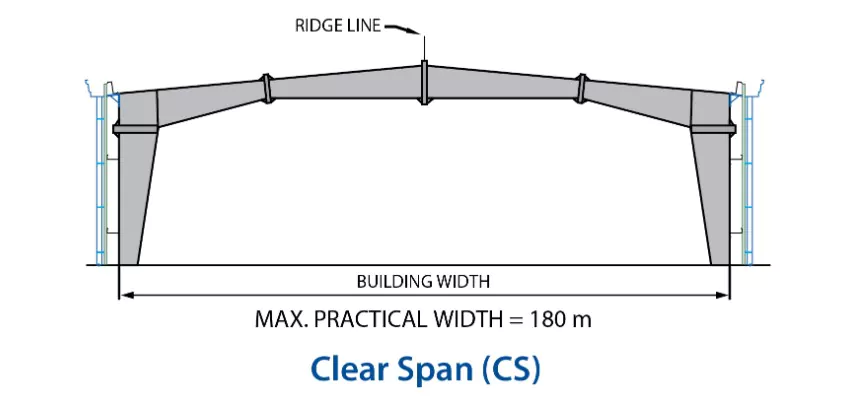

Kèo không cột giữa cung cấp độ rộng lý tưởng nhất
Thông tin về khung kèo không cột giữa (thi công bởi Pebsteel)

(2) Kèo có cột giữa (Multi-Span) có thể rộng đến 150 mét (một cột giữa) và 200 mét (từ 2 cột giữa trở lên). Tính linh hoạt trong thiết kế khung kèo có cột giữa có thể đáp ứng nhu cầu sử dụng trong các kho chứa hàng, trung tâm kho vận, nhà máy sản xuất,…

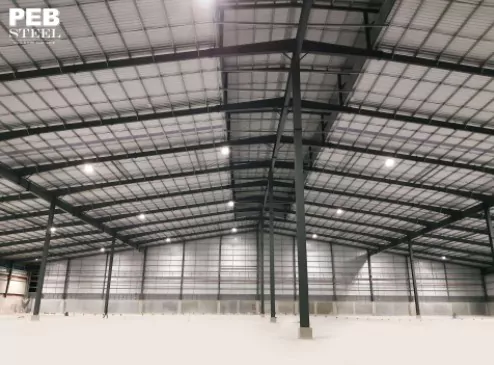

Khung kèo nhà tiền chế có cột giữa của Pebsteel
Khung kèo nhà tiền chế có cột giữa của Pebsteel

(3) Kèo một mái (Single Slope) là loại khung kèo có mái dốc chỉ về một hướng, giúp chủ đầu tư tiết kiệm chi phí cho những công trình có độ rộng dưới 12 mét. Khung kèo này thường được sử dụng khi:

  • Hệ thống thoát nước được yêu cầu chỉ nằm dọc theo một vách tường của tòa nhà.
  • Cần xây dựng thêm kết cấu liền kề với một tòa nhà / kết cấu đã có từ trước.

Đối với việc sử dụng khung kèo một mái, kỹ sư thiết kế cần tránh các vấn đề sau:

  • Phát sinh thêm hệ thống thoát nước dọc theo khu vực tiếp giáp giữa hai tòa nhà gây tốn kém chi phí.
  • Tăng tải trọng trên các cột của tòa nhà đã có trước đó mà không có sự gia cố.
  • Tăng tải trọng lên phần móng của tòa nhà đã có trước đó mà không có sự gia cố.

(4) Kèo PebHybrid®: là khung kèo lai được sáng tạo và phát triển bởi Pebsteel Buildings với vì kèo bằng thép cán nguội mạ kẽm, gồm các thanh kèo có hình Omega được kết nối với nhau bằng các thanh chống (thanh chéo) và bu lông.

Ưu điểm của kèo PebHybrid®:

  • Giảm trọng lượng vì kèo đến 20% so với các vì kèo hoàn toàn bằng thép tổ hợp.
  • Tiết kiệm thời gian gia công nhờ sử dụng vật liệu mạ kẽm cán nguội mà không cần mối hàn hoặc sơn phủ.
  • Cột nhà bằng thép tổ hợp đặc biệt kiên cố trong các công trình nhà máy có sử dụng cầu trục. Kèo PebHybrid® có thể được áp dụng vào các thiết kế khung nhà tiêu chuẩn như nhà không cột giữa, nhà một mái, nhà nhiều gian, nhà có cột giữa, và hệ mái.
  • Dễ dàng lắp đặt hệ thống ống dẫn, dây điện bên trong tòa nhà.
  • Vì kèo bằng thép cán nguội mạ kẽm siêu bền.
  • Thiết kế dễ xếp gọn, dễ vận chuyển đến công trường.
  • Tiết kiệm vật liệu, góp phần bảo vệ môi trường.

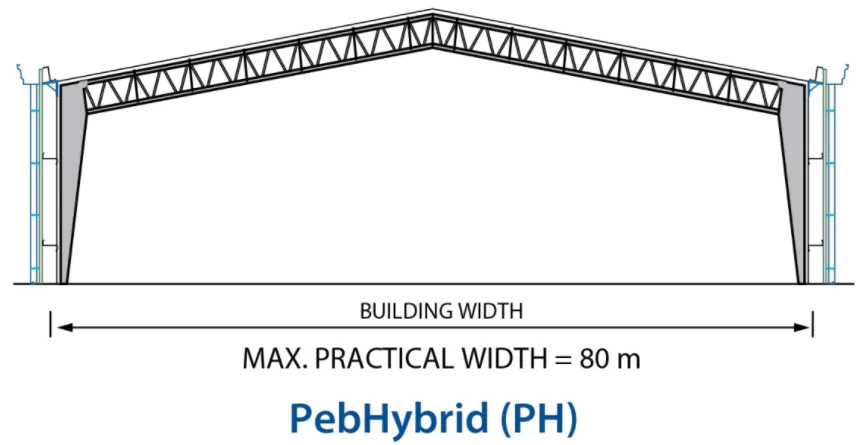

Thông tin kèo Hybrid bởi Pebsteel Vietnam
Kèo Hybrid có thể giảm trọng lượng vì kèo đến 20%

(5) Kèo Lean-To là loại khung có một bên vì kèo được dựa vào một bên cột của hệ khung khác. Kèo Lean-To được xem là giải pháp giúp chủ đầu tư tối ưu ngân sách khi cần mở rộng hoặc trang bị thêm trên kết cấu xây dựng đã có sẵn, đặc biệt đối với các công trình kho chứa hàng hoặc tòa nhà văn phòng. Khung kèo này còn có thời gian gia công vật liệu và lắp dựng cực kỳ nhanh chóng.

Kèo thép tiền chế Lean-to của Pebsteel giúp tối ưu ngân sách xây dựng
Kèo thép tiền chế Lean-to của Pebsteel giúp tối ưu ngân sách xây dựng

(6) Kèo tổ hợp cong (Built-Up Curved Rafter) của Pebsteel cho nhà thép tiền chế là một cấu trúc thép với mái vòm cong, giúp đem lại vẻ đẹp đặc biệt cho công trình, đồng thời tạo cảm giác rộng rãi và sự tráng lệ cho không gian nội thất. Ngoài ra, khung kèo này còn giúp chủ đầu tư tiết kiệm hơn nhờ giảm bớt các chi tiết diềm, ốp đỉnh mái và không cần uốn cong tôn mái trước khi lợp.

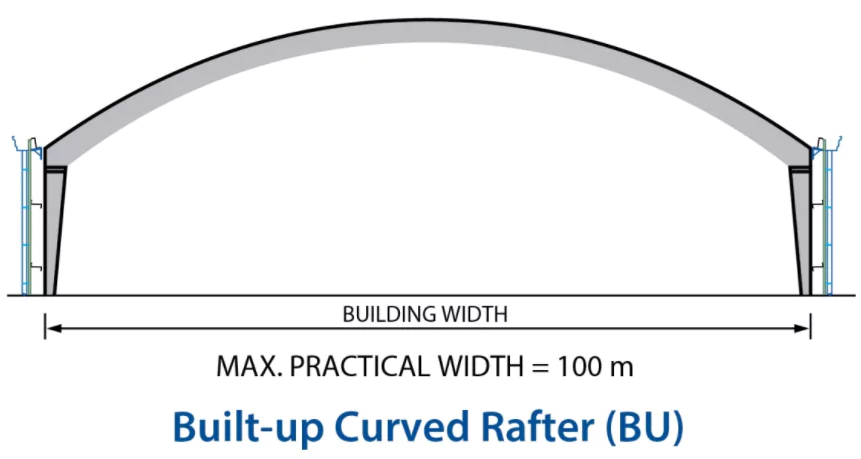

Kèo tổ hợp cong của Pebsteel tạo vẻ đẹp ấn tượng cho công trình
Kèo tổ hợp cong của Pebsteel tạo vẻ đẹp ấn tượng cho công trình

(7) Kèo nhiều gian (Multi-Gable) là loại khung kèo gồm 2 gian nhà trở lên với mái đầu hồi và có chung các cột ở tường hông. Kèo nhiều gian thích hợp cho công trình lớn, giúp tiết kiệm vật liệu nhờ giảm độ dốc mái, tạo luồng lưu thông liền mạch giữa tất cả các gian nhà và giúp tối ưu vật liệu với các gian nhà sử dụng chung cột tường hông.

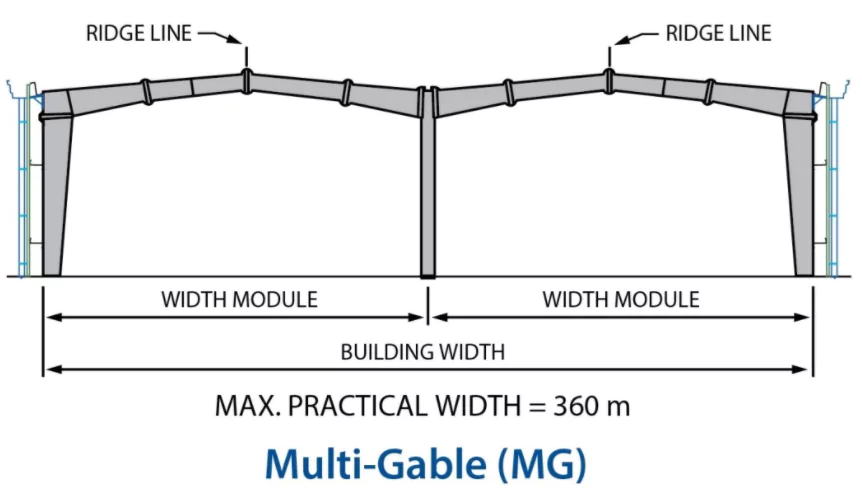

Thông tin kèo nhiều gian bởi Pebsteel Vietnam
Kèo nhiều gian giúp tiết kiệm vật liệu

Xem thêm: Tiêu Chí Thiết Kế Nhà Thép Tiền Chế Đẹp

2. Các kết cấu phụ trong nhà tiền chế

Các kết cấu phụ mà Pebsteel thực hiện cho nhà thép tiền chế bao gồm mái che, mặt dựng trang trí, hệ dầm cầu trục, thông gió đỉnh mái, lối đi phụ,… Quý khách hàng có thể tham khảo thêm chi tiết về sản phẩm tại đây

  • Mái che: là một hệ mái thu nhỏ với các chức năng nổi bật như ngăn ánh nắng trực tiếp vào vách tường; bảo vệ công trình khỏi tác động trực tiếp của nước mưa; và tạo bóng râm tại các cổng ra vào hoặc tại điểm tiếp giáp với tường để làm bãi đỗ xe. Mái che giúp ngăn ánh nắng và nước mưa trực tiếp vào tường, tạo bóng râm mát, kết hợp viền, ốp trang trí giúp tăng tính thẩm mỹ.
Hình ảnh mái che do Pebsteel thực hiện
Mái che có thể kéo dài xuyên suốt hoặc chỉ chiếm một phần chiều dài của tường
  • Mặt dựng: có chức năng che đi một phần toàn bộ mái nhà, góp phần tăng tính thẩm mỹ và làm công trình trở nên nổi bật hơn, tinh tế hơn. Một mặt dựng giá trị là khi nó kết hợp hài hòa các yếu tố như màu sắc, tôn lợp, viền trang trí và hệ thống máng xối.

Công ty Steel Building Pebsteel cung cấp năm loại mặt dựng tiêu chuẩn: (1) Mặt dựng đứng (với độ vươn), (2) Mặt dựng đáy cong, (3) Mặt dựng cong hai mép trên và dưới, (4) Mặt dựng cong phần trung tâm, (5) Mặt dựng đứng (liền mạch).

Hình ảnh mặt dựng đứng (với độ vươn) do Pebsteel thực hiện
Hình ảnh mặt dựng đứng (với độ vươn) tại điểm tiếp giáp giữa mái nhà và tường do Pebsteel thực hiện
  • Cầu trục: Hệ thống cầu trục là một cấu trúc rất quan trọng trong việc vận chuyển vật liệu có khối lượng lớn, đặc biệt trong các công trình công nghiệp như nhà máy sản xuất. Hệ thống cầu trục còn giúp đảm bảo sự an toàn trong lao động và tối ưu không gian làm việc bằng cách thay thế toàn bộ hoặc một phần các thiết bị vận tải như xe nâng và xe tải hàng. Pebsteel thực hiện trang bị các dầm biên cầu trục và giá đỡ dầm biên, đồng thời gia cố hệ khung chính nếu chủ đầu tư có nhu cầu sử dụng hệ thống cầu trục trong công trình của mình.

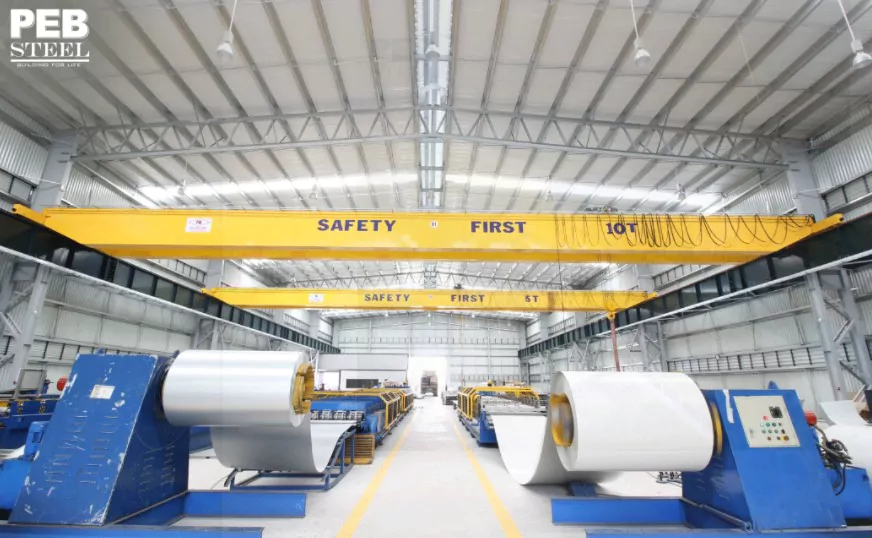

Hệ dầm biên cầu trục và giá đỡ dầm do Pebsteel thực hiện
Hệ dầm biên cầu trục và giá đỡ dầm do Pebsteel thực hiện
  • Thông gió đỉnh mái: Hệ thống thông khí cần hội tụ đủ hai yếu tố: dẫn khí đầu vào và dẫn khí đầu ra. Trong đó, cấu trúc thông gió đỉnh mái đóng vai trò dẫn khí đầu ra rất quan trọng, thúc đẩy hiệu quả đối lưu từ trong ra ngoài. Kết cấu thông gió đỉnh mái của Pebsteel giúp giảm sự tích tụ nhiệt; giảm sự tích tụ khí thải từ quá trình sản xuất; giảm khói và sự tích tụ các hợp chất dễ cháy dạng khí; tăng hiệu quả thông khí trong nhà thép tiền chế; tối ưu năng lượng sử dụng của thiết bị điều hòa không khí từ đó góp phần tiết kiệm chi phí vận hành cho chủ đầu tư.

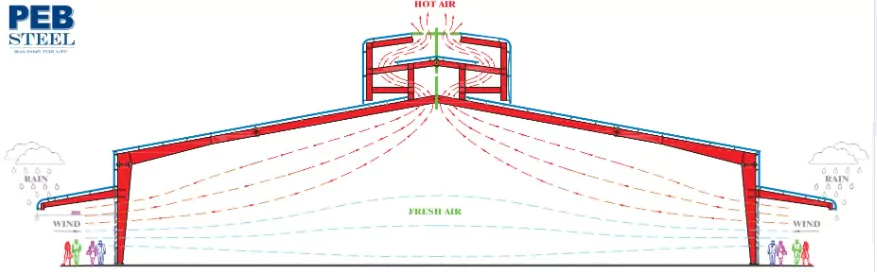

Hình ảnh thiết kế hệ thống thông gió cho nhà tiền chế của Pebsteel
Hệ thống thông gió trong nhà tiền chế của Pebsteel

Xem thêm: Thương Hiệu Nhà Thép Tiền Chế Tốt Nhất Hiện Nay

Pebsteel là đơn vị thiết kế, gia công và lắp dựng nhà thép với 27 năm kinh nghiệm tại nhiều quốc gia. Với năng lực thiết kế và năng lực kỹ thuật được tin tưởng bởi nhiều khách hàng, Pebsteel cam kết đem đến chất lượng sản phẩm và dịch vụ tốt nhất. Hãy liên hệ Pebsteel ngay hôm nay để được tư vấn và báo giá miễn phí qua email [email protected] hoặc số điện thoại +84 908 883531.
