Quy trình thiết kế kết cấu nhà thép tiền chế

Nhà Thép Tiền Chế - 16/08/2024

Thi công nhà thép tiền chế là một bước đột phá trong ngành xây dựng hiện đại, mang lại hiệu quả về thời gian và chi phí. Để đảm bảo chất lượng và độ bền vững của công trình, việc hiểu rõ và tuân thủ quy trình thiết kế kết cấu nhà thép tiền chế là vô cùng quan trọng. Bài viết này sẽ đi sâu vào các bước cần thiết trong quy trình này, từ tiếp nhận yêu cầu từ khách hàng đến hoàn thành công trình:

1. Các thông số cơ bản trong thiết kế nhà thép tiền chế

Việc hiểu rõ và áp dụng đúng các thông số cơ bản trong thiết kế nhà thép tiền chế là điều kiện tiên quyết để xây dựng nên những công trình chất lượng, an toàn và bền vững. Các kỹ sư và nhà thiết kế cần liên tục cập nhật kiến thức và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đạt được kết quả tốt nhất. Dưới đây là các thông số quan trọng cần được lưu ý:

1.1. Khối lượng thép

Khối lượng thép là lượng thép được sử dụng trong kết cấu nhà thép tiền chế, thường được tính bằng đơn vị kilogram hoặc tấn. Khối lượng thép ảnh hưởng trực tiếp đến chi phí xây dựng và tải trọng của công trình. Để xác định khối lượng thép chính xác, các kỹ sư thường sử dụng phần mềm mô phỏng và các công cụ tính toán chuyên dụng.

1.2. Kích thước và hình dạng của các thành phần thép

Các thành phần thép như cột, dầm và khung kết cấu cần được thiết kế với kích thước và hình dạng cụ thể để đảm bảo khả năng chịu lực và tính thẩm mỹ của công trình. Các thông số cần quan tâm bao gồm:

  • Chiều dài: Đo lường từ đầu đến cuối của thành phần.
  • Chiều rộng: Khoảng cách giữa hai mép bên của thành phần.
  • Độ dày: Độ dày của vật liệu thép, ảnh hưởng đến khả năng chịu lực.
  • Hình dạng: Có thể là hình chữ I, chữ H, ống tròn hoặc hình hộp, mỗi loại hình dạng sẽ có đặc điểm và ứng dụng riêng trong kết cấu.

1.3. Hệ số an toàn

Hệ số an toàn là yếu tố quan trọng để đảm bảo tính an toàn và độ bền của kết cấu. Hệ số này được áp dụng trong quá trình tính toán tải trọng, sức chịu đựng và khả năng chống lực của kết cấu thép. Hệ số an toàn được xác định dựa trên các yếu tố như loại vật liệu, điều kiện làm việc và môi trường xung quanh. Các tiêu chuẩn quốc tế và quốc gia thường quy định cụ thể hệ số an toàn cần thiết cho từng loại công trình.

1.4. Chuẩn kết cấu

Để đảm bảo chất lượng và độ tin cậy của công trình, các chuẩn kết cấu như chuẩn ASTM (American Society for Testing and Materials), chuẩn ISO (International Organization for Standardization), hay các tiêu chuẩn quốc gia khác thường được áp dụng. Các chuẩn này quy định chi tiết về các yêu cầu kỹ thuật, phương pháp thử nghiệm và các thông số kỹ thuật cần thiết cho vật liệu và quá trình xây dựng. Việc tuân thủ các chuẩn kết cấu không chỉ giúp đảm bảo an toàn mà còn nâng cao tuổi thọ và hiệu quả kinh tế của công trình.

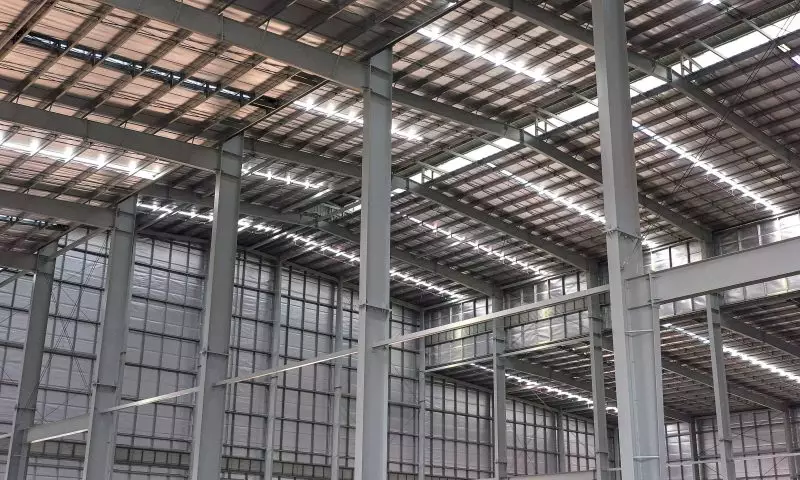

Các thông số cơ bản trong thiết kế nhà thép tiền chế

Các thông số cơ bản trong thiết kế nhà thép tiền chế

2. Quy trình thiết kế nhà thép tiền chế

Quy trình thiết kế nhà thép tiền chế là một chuỗi các bước khoa học và cẩn thận, đảm bảo tính chính xác, an toàn và hiệu quả của công trình. Dưới đây là quy trình chi tiết từ bước tiếp nhận yêu cầu đến khi hoàn thành công trình.

2.1. Nhận bản vẽ yêu cầu từ khách hàng

Bước đầu tiên trong quy trình thiết kế là tiếp nhận bản vẽ kiến trúc từ khách hàng. Bản vẽ kiến trúc cung cấp các thông tin cơ bản về công trình như:

  • Kích thước công trình: Chiều dài, chiều rộng, chiều cao của công trình. Đây là các thông số cơ bản giúp xác định quy mô và phạm vi của công trình.
  • Số tầng: Số tầng của công trình, giúp xác định kết cấu chịu lực và hệ thống nền móng.
  • Chức năng sử dụng: Chức năng của công trình (nhà kho, nhà xưởng, văn phòng,…), giúp xác định các yêu cầu kỹ thuật và tiện ích cần thiết.
  • Yêu cầu về thẩm mỹ: Các yêu cầu về hình dáng, màu sắc, và phong cách thiết kế của công trình.

2.2. Tính toán thiết kế báo giá

Dựa trên bản vẽ kiến trúc, kỹ sư thiết kế sẽ tiến hành tính toán kết cấu thép của công trình. Kết quả tính toán sẽ được thể hiện trong bản vẽ thiết kế, bao gồm các thông tin:

  • Thông số kỹ thuật của kết cấu thép: Kích thước, hình dạng, vật liệu, và các đặc tính kỹ thuật khác.
  • Bản vẽ mặt bằng: Thể hiện hình dáng, kích thước của các phòng và khu vực trong công trình.
  • Bản vẽ mặt đứng: Thể hiện hình dáng, kích thước của các mặt bên của công trình.
  • Bản vẽ chi tiết: Thể hiện các chi tiết kết cấu thép như mối hàn, bu lông, điểm nối, v.v. Trên cơ sở bản vẽ thiết kế, công ty thiết kế sẽ lập báo giá cho công trình, bao gồm chi phí vật liệu, nhân công, và các chi phí liên quan khác.

2.3. Ký hợp đồng

Sau khi khách hàng đồng ý với báo giá, hai bên sẽ tiến hành ký hợp đồng thiết kế và thi công. Hợp đồng quy định rõ các quyền và nghĩa vụ của hai bên, bao gồm:

  • Phạm vi công việc: Các công việc mà công ty thiết kế và thi công sẽ thực hiện.
  • Thời gian thực hiện: Thời gian hoàn thành từng giai đoạn của dự án.
  • Chi phí: Tổng chi phí và các điều khoản thanh toán.

2.4. Bản vẽ thi công

Dựa trên bản vẽ thiết kế, kỹ sư thi công sẽ lập bản vẽ thi công chi tiết. Bản vẽ thi công bao gồm các thông tin cụ thể để sản xuất và lắp dựng công trình, đảm bảo rằng mọi công đoạn đều tuân thủ theo thiết kế ban đầu và các tiêu chuẩn kỹ thuật.

2.5. Bản vẽ sản xuất

Dựa trên bản vẽ thi công, nhà máy sản xuất sẽ tiến hành sản xuất các cấu kiện thép của công trình. Các cấu kiện này sẽ được sản xuất theo đúng tiêu chuẩn và quy định kỹ thuật, đảm bảo chất lượng và độ chính xác cao.

2.6. Bản vẽ lắp dựng

Trong giai đoạn này, đội ngũ thi công sẽ tiến hành lắp dựng công trình. Quá trình lắp dựng được thực hiện theo đúng bản vẽ và tiêu chuẩn kỹ thuật, đảm bảo công trình hoàn thành đúng tiến độ và đạt chất lượng cao nhất.

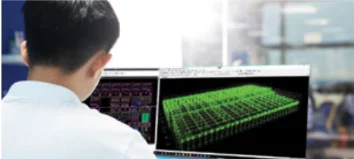

Quy trình thiết kế nhà thép tiền chế

Quy trình thiết kế nhà thép tiền chế

3. Tiêu chuẩn – quy định khi thiết kế nhà thép tiền chế

Khi thiết kế nhà thép tiền chế, việc tuân thủ các tiêu chuẩn và quy định hiện hành là điều kiện tiên quyết để đảm bảo chất lượng và độ an toàn của công trình. Dưới đây là những tiêu chuẩn và quy định quan trọng mà các kỹ sư và nhà thiết kế cần lưu ý:

3.1. Tiêu chuẩn việt nam

TCVN 5574:2012 là tiêu chuẩn về các yêu cầu kỹ thuật đối với kết cấu thép tiền chế tại Việt Nam. Tiêu chuẩn này bao gồm các quy định về:

  • Vật liệu: Các yêu cầu về loại thép, độ bền, và các tính chất cơ học của vật liệu được sử dụng trong kết cấu.
  • Thiết kế: Các nguyên tắc và phương pháp thiết kế kết cấu thép đảm bảo khả năng chịu lực và độ bền vững.
  • Thi công: Các quy trình và phương pháp thi công đảm bảo chất lượng và an toàn trong quá trình xây dựng.
  • Nghiệm thu: Các tiêu chí và quy trình kiểm tra, nghiệm thu công trình sau khi hoàn thiện để đảm bảo công trình đạt các yêu cầu kỹ thuật và an toàn.

3.2. Tiêu chuẩn quốc tế

AISC 360-16 là tiêu chuẩn quốc tế về các yêu cầu kỹ thuật đối với kết cấu thép, được áp dụng rộng rãi trên toàn thế giới, bao gồm cả Việt Nam. Tiêu chuẩn này cung cấp hướng dẫn chi tiết về:

  • Thiết kế kết cấu: Các phương pháp và công thức tính toán khả năng chịu lực, ổn định và độ bền của kết cấu thép.
  • Vật liệu và sản phẩm thép: Các yêu cầu về chất lượng, kiểm tra và chấp nhận vật liệu thép.
  • Thi công và lắp đặt: Các quy định về quy trình lắp đặt, hàn, nối và các công tác khác liên quan đến thi công kết cấu thép.

3.3. Quy chuẩn kỹ thuật quốc gia

QCVN 09:2009/BXD là quy chuẩn kỹ thuật quốc gia về các yêu cầu kỹ thuật đối với nhà thép tiền chế, được ban hành bởi Bộ Xây dựng Việt Nam. Quy chuẩn này bao gồm các yêu cầu về:

  • Thiết kế kiến trúc: Các tiêu chí về không gian, hình thức và cấu tạo của nhà thép tiền chế.
  • Kỹ thuật thi công: Các yêu cầu về kỹ thuật và quy trình thi công đảm bảo an toàn và chất lượng công trình.
  • Nghiệm thu và kiểm định: Các tiêu chuẩn và phương pháp kiểm tra, đánh giá chất lượng và nghiệm thu công trình.

3.4. Quy định về bảo vệ môi trường

Khi thiết kế kết cấu thép, cần xem xét các quy định liên quan đến bảo vệ môi trường, bao gồm:

  • Sử dụng vật liệu thân thiện với môi trường: Lựa chọn các loại vật liệu có khả năng tái chế và ít tác động tiêu cực đến môi trường.
  • Tiết kiệm năng lượng: Thiết kế công trình sao cho tối ưu hóa việc sử dụng năng lượng, giảm thiểu tiêu hao năng lượng trong quá trình vận hành.

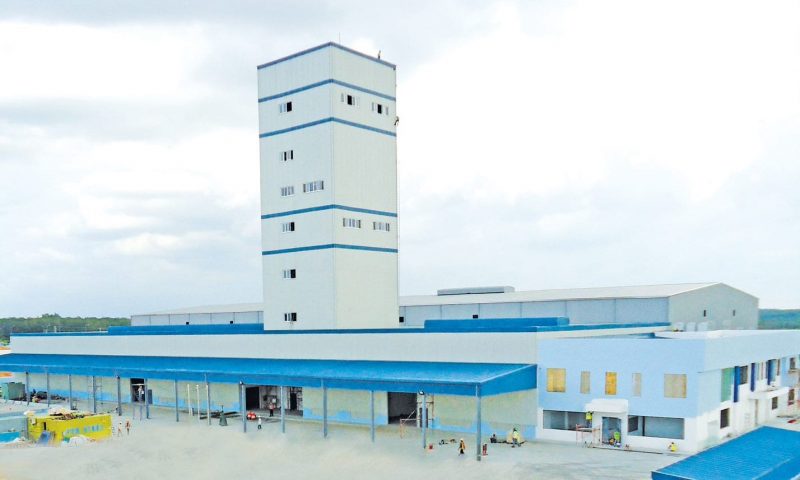

Tiêu chuẩn – quy định khi thiết kế nhà thép tiền chế

Tiêu chuẩn – quy định khi thiết kế nhà thép tiền chế

Thi công nhà thép tiền chế không chỉ mang lại hiệu quả về chi phí và thời gian mà còn đảm bảo độ bền và an toàn cho công trình. Quy trình thiết kế kết cấu thép đòi hỏi sự chính xác và tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Hy vọng rằng thông tin trong bài viết này sẽ giúp bạn hiểu rõ hơn về quy trình này và áp dụng thành công trong các dự án của mình.

Nếu khách hàng đang có nhu cầu tìm kiếm các giải pháp toàn diện trong thi công nhà thép tiền chế, hãy liên hệ Pebsteel thông qua email [email protected] hoặc số điện thoại: (+84) 908 883 531 để được tư vấn ngay!
