Quy Trình Kiểm Tra Kết Cấu Thép Đúng Tiêu Chuẩn

Kết Cấu Thép - 01/12/2023

Để đảm bảo chất lượng của công trình kết cấu thép khi đưa vào sử dụng, các chuyên viên cần phải kiểm tra từng cấu kiện theo đúng tiêu chuẩn. Kiểm tra kết cấu thép bao gồm tất cả các thử nghiệm và kiểm tra nguyên liệu thô kết cấu thép, vật liệu hàn, mối hàn, lớp sơn phủ và các vật liệu khác. Hãy cùng Pebsteel tìm hiểu quy trình kiểm tra kết cấu thép theo đúng tiêu chuẩn ngay trong bài viết sau đây.

Xem thêm: Quy Trình Sản Xuất Gia Công Kết Cấu Thép

1. Kiểm tra kết cấu thép về kích thước và độ phẳng

Độ lệch là yếu tố quan trọng nhất khi kiểm tra kích thước kết cấu thép. Độ lệch kích thước của các cấu kiện thép phải dựa trên kích thước được chỉ định trong bản vẽ thiết kế và giá trị cho phép của độ lệch phải đáp ứng các yêu cầu kỹ thuật.

Việc đảm bảo độ phẳng của hai phương là vô cùng cần thiết. Nguyên nhân là do các cấu kiện dầm thépkhung kèo thép thường gặp tình trạng biến dạng thẳng đứng trong mặt phẳng và biến dạng ngang bên ngoài mặt phẳng. Bên cạnh đó, cột thép cũng có nguy cơ gặp các tình trạng nghiêng và xoắn ở vị trí thân cột.

Để kiểm tra độ phẳng kết cấu thép thì kỹ thuật viên có thể bắt đầu bằng cách kiểm tra trực quan. Nếu phát hiện vấn đề, người thợ cần căng một sợi sắt hoặc dây mảnh giữa dầm và trục của khung cột, sau đó đo đạc độ nghiêng và sai lệch tại mỗi điểm. Độ nghiêng của cột thép có thể đo bằng máy kinh vĩ hoặc dây dọi, còn độ biến dạng của cột có thể sử dụng một sợi dây sắt hoặc một sợi dây mỏng căng giữa các điểm tựa của cấu kiện thép để đo.

Xem thêm: Thép Kết Cấu Là Gì? Phân Loại Và Ứng Dụng Của Thép Trong Thực Tế

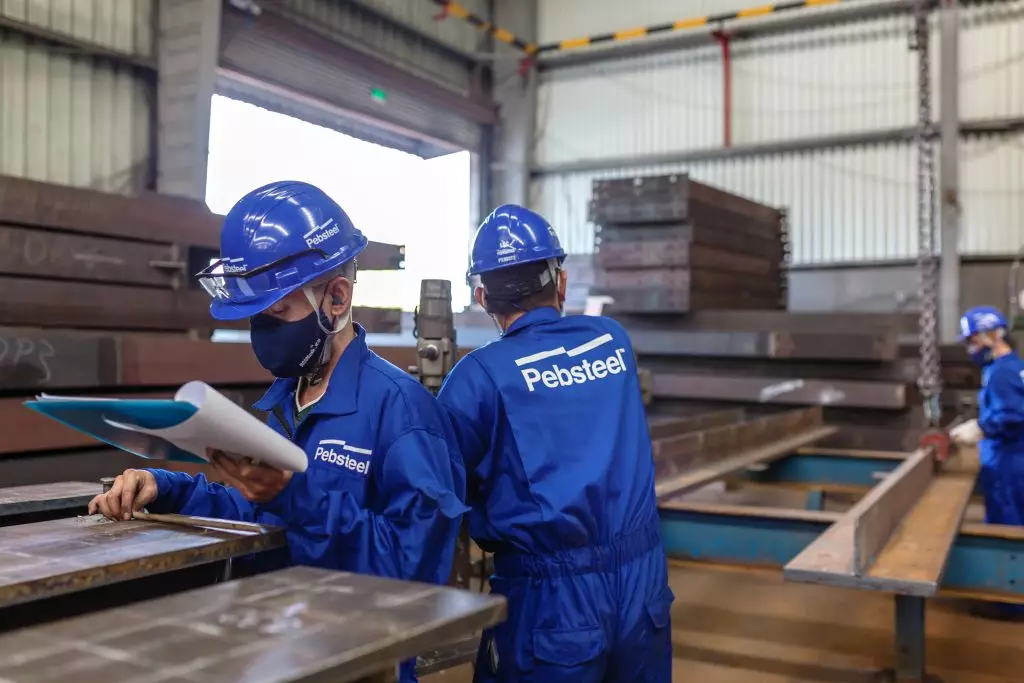

Kiểm tra kết cấu thép về kích thước và độ phẳng cần được thực hiện bởi các chuyên viên có tay nghề cao
Kiểm tra kết cấu thép về kích thước và độ phẳng cần được thực hiện bởi các chuyên viên có tay nghề cao

2. Kiểm tra kết cấu thép về các mối nối

Nếu có tấm nối thì việc kiểm tra xem kích thước, độ dày của tấm nối có đáp ứng yêu cầu hay không là điều cần thiết. Các chuyên viên có thể dùng thước để kiểm tra độ phẳng, đo lỗ bu lông, v.v., đồng thời có thể phát hiện các vết nứt, khuyết tật cục bộ, v.v.

Việc kiểm tra kết nối bằng bulong có thể được thực hiện bằng cách kết hợp kiểm tra hình ảnh trực quan và đánh bằng búa, trong khi đó độ chặt của ốc vít có thể được kiểm tra lại bằng cờ lê. Đặc biệt, ở công đoạn này cần kiểm tra cẩn thận kết nối của bulong cường độ cao. Về số lượng, đường kính và cách bố trí các bu lông cũng cần được kiểm tra để tránh những sai sót.

Việc kiểm tra các mối hàn có thể được thực hiện bằng máy dò khuyết tật siêu âm hoặc máy dò tia. Ngay khi phát hiện các khuyết tật bên trong của mối hàn thì việc kiểm tra hình dạng bên ngoài của mối nối cần phải được thực hiện.

3. Kiểm tra phát hiện ăn mòn

Ăn mòn là quá trình tổn hại vật liệu do phản ứng hóa học hoặc điện hóa với môi trường. Chất liệu thép rất dễ bị rỉ sét trong môi trường ẩm ướt. Sau khi bị ăn mòn, mặt cắt thép sẽ yếu đi, đồng thời khả năng chịu lực sẽ giảm đi đáng kể. Sử dụng máy đo độ dày và thước cặp vernier là biện pháp để kiểm tra việc ăn mòn kết cấu thép vô cùng hiệu quả.

4. Kiểm tra lớp phủ chống cháy

Kiểm tra lớp phủ chống cháy là một trong những công đoạn kiểm tra chủ chốt nhằm đảm bảo tính an toàn cho các công trình khi đưa vào sử dụng, đặc biệt với những công trình đặc thù phải chống chịu nhiệt độ cao trong thời gian dài. Về tiêu chuẩn của lớp phủ chống cháy, chiều rộng của vết nứt trên bề mặt không được lớn hơn 0,5mm và độ dày phải đáp ứng yêu cầu thiết kế về giới hạn chịu lửa. Ngoài ra, độ dày của phần mỏng không được nhỏ hơn 85% so với yêu cầu thiết kế.

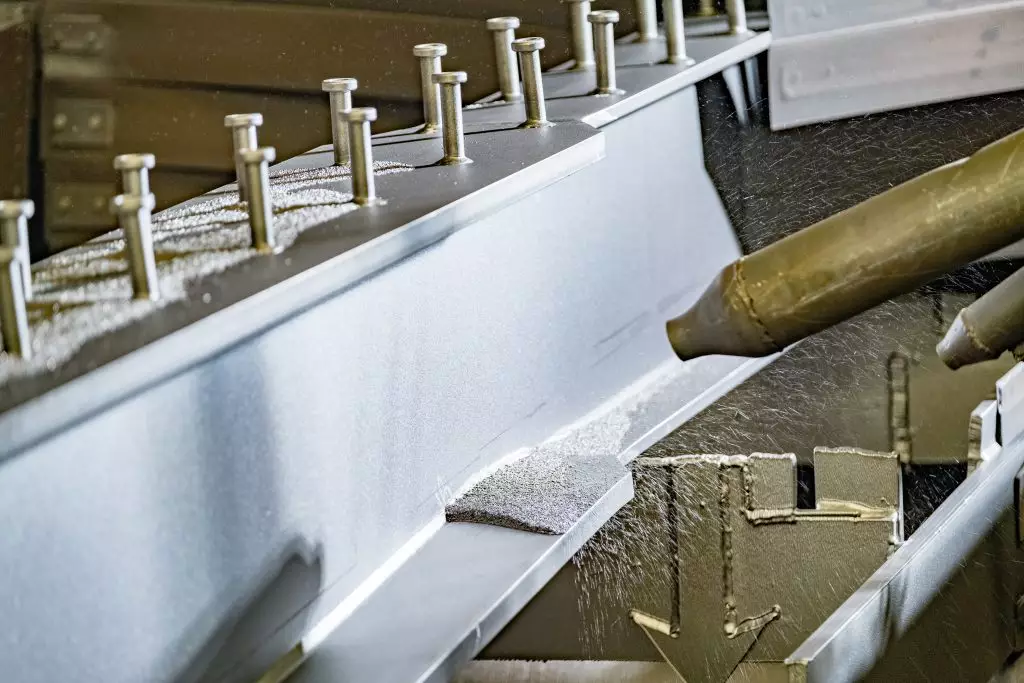

Kiểm tra lớp phủ chống cháy
Kiểm tra lớp phủ chống cháy là một trong những công đoạn kiểm tra chủ chốt nhằm đảm bảo tính an toàn cho các công trình khi đưa vào sử dụng

5. Kiểm tra phi phá hủy (NDT)

Kiểm tra phi phá hủy sử dụng các đặc tính của âm thanh, ánh sáng, từ tính và điện để phát hiện các khuyết tật hoặc sự không đồng nhất.  Việc kiểm tra này không làm hỏng hoặc ảnh hưởng đến hoạt động của các bộ phận thép, đồng thời có thể xác định chính xác kích thước của các khuyết tật.

Tùy theo vật liệu, cấu trúc, phương pháp sản xuất, môi trường làm việc, điều kiện sử dụng và vấn đề cụ thể của bộ phận được kiểm tra, các chuyên viên có thể dự đoán loại, hình dạng, vị trí và hướng có thể xuất hiện của khuyết tật. Sau đó, một phương pháp kiểm tra thích hợp sẽ được tiến hành. Dưới đây là một số phương pháp kiểm tra phi phá hủy thường thấy:

  • Kiểm tra siêu âm (viết tắt UT)
  • Kiểm tra chụp ảnh phóng xạ (viết tắt RT)
  • Kiểm tra hạt từ tính (viết tắt MT)
  • Kiểm tra thâm nhập (viết tắt PT)

6. Kiểm tra hiệu suất của kết cấu thép

Để kiểm tra hiệu suất của kết cấu thép, các chuyên viên cần thực hiện các công đoạn như sau:

  • Kiểm tra cơ học thép: Là công đoạn kiểm tra các tính chất cơ học của thép được sử dụng trong cấu trúc thép, như độ kéo, uốn, va đập, độ cứng, v.v.
  • Kiểm tra cơ học các chốt: Là công đoạn kiểm tra các tính chất cơ học của các chốt được sử dụng trong kết cấu thép, chẳng hạn như hệ số chống trượt, lực dọc trục, v.v.
  • Phân tích kim loại học: Là công đoạn phân tích loại thép được sử dụng trong cấu trúc, như phân tích cấu trúc vi micro, kiểm tra độ cứng vi micro, v.v.
  • Kiểm tra thành phần hóa học: Là công đoạn các chuyên gia tiến hành phân tích thành phần hóa học của loại thép được sử dụng trong cấu trúc thép.
  • Kiểm tra ứng suất: Kiểm tra và theo dõi sự thay đổi ứng suất của các phần chính trong quá trình lắp đặt và tháo gỡ cấu trúc thép.

7. Kết luận

Trên đây là thông tin chi tiết về quy trình kiểm tra kết cấu thép tiêu chuẩn. Nếu khách hàng đang có nhu cầu tìm kiếm các giải pháp toàn diện cho Nhà thép tiền chế và Kết cấu thép, hãy liên hệ Pebsteel thông qua email [email protected] hoặc số điện thoại +84 908 883531 để được tư vấn ngay hôm nay.
