Khám phá nguyên lý tính toán kết cấu thép trong thi công nhà tiền chế. Bài viết này sẽ giúp người đọc hiểu rõ các phương pháp và công cụ cần thiết để đảm bảo tính an toàn và hiệu suất tối ưu cho công trình. Thiết kế cấu trúc, đến kiểm tra và bảo trì, các yếu tố quan trọng đều được phân tích cụ thể, đảm bảo rằng nhà thép tiền chế của bạn không chỉ bền vững mà còn đáp ứng mọi tiêu chuẩn kỹ thuật và an toàn.
1. Các thành phần chính trong kết cấu của nhà thép tiền chế
1.1. Hệ khung chính
Hệ khung chính bao gồm cột, kèo và dầm, là phần quan trọng nhất trong kết cấu của tòa nhà. Có hai loại khung chính thường thấy là khung đặc và khung bụng rỗng. Các cấu kiện thép tổ hợp có tiết diện chữ I với chiều cao không thay đổi thường được sử dụng cho hệ khung này. Chúng thường được gia công tại nhà máy theo bản vẽ kỹ thuật trước khi vận chuyển tới công trình.
- Khung đặc: Khung đặc được tổ hợp từ thép tấm, thích hợp cho nhịp nhà từ 50-60m. Với ưu điểm đáng chú ý là khả năng giảm công chế tạo và vận chuyển, giảm chiều cao nhà, khung đặc thường được thiết kế ở dạng khung hai khớp để giảm lực xô ngang cho móng. Thanh căng có thể được đặt dưới mặt nền để nối hai khớp, tăng cường độ ổn định.
- Khung bụng rỗng: Khung bụng rỗng là một dàn thép nhẹ dạng tiêu chuẩn, bao gồm các cánh song song và hệ thống bụng hình tam giác. Loại khung này thường được sử dụng làm thành phần cấu tạo thứ yếu, phù hợp cho nhịp nhà lớn từ 100-150m.
Loại khung này giúp giảm trọng lượng và tăng độ bền cho công trình. Việc sử dụng khung không khớp (ngàm với móng) hay khung hai khớp tùy thuộc vào sơ đồ tính toán kết cấu. Vị trí đặt hai khớp có thể ở móng hoặc đỉnh tùy theo yêu cầu thiết kế.
1.2. Kết cấu thứ yếu
Kết cấu thứ yếu bao gồm các dầm tường, xà gồ, thanh chống và hệ giằng, là những thành phần hỗ trợ quan trọng trong nhà thép tiền chế. Những thanh thép nhẹ này được đúc nguội hình chữ Z hoặc C, hoặc có thể là các dầm bụng rỗng.
- Dầm tường và xà gồ: Được làm từ thép nhẹ, có hình dạng chữ Z hoặc C, chúng hỗ trợ cho tường và mái, giúp phân phối tải trọng đều lên khung chính. Chức năng chính là hỗ trợ tăng cường độ cứng vững cho công trình, hỗ trợ lắp đặt tôn lợp và tôn bao che.
- Thanh chống và hệ giằng: Được sử dụng để tăng độ ổn định và chống lại các lực ngang như gió và động đất. Chức năng chính là hỗ trợ đảm bảo tính an toàn và bền vững cho công trình.
1.3. Tôn lợp mái và tôn bao che
Tôn lợp mái và tôn bao che là các thành phần bảo vệ công trình khỏi các tác động của môi trường như mưa, nắng và gió.
- Tôn lợp mái: thường được làm từ thép mạ kẽm hoặc hợp kim nhôm kẽm, có thể có lớp phủ chống gỉ, với tác dụng bảo vệ công trình, cách nhiệt và cách âm.
- Tôn bao che: bao quanh công trình, làm từ các tấm tôn có độ bền cao, có thể bổ sung lớp cách nhiệt và cách âm, nhằm tăng cường khả năng bảo vệ, tạo mỹ quan cho công trình.

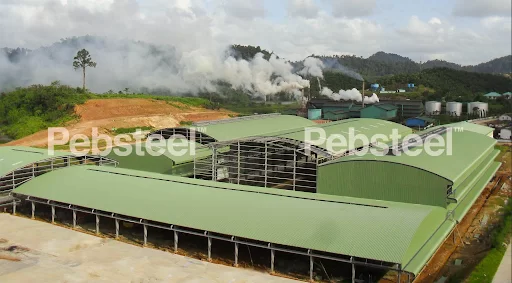

Tôn lợp mái công trình nhà thép tiền chế
1.4. Hệ thống nền móng
Hệ thống nền móng là phần chịu lực chính cho toàn bộ nhà tiền chế thép. Tùy theo nhu cầu kỹ thuật và yêu cầu của công trình, có thể sử dụng móng nông hay móng sâu.
- Móng nông: thích hợp cho các công trình có tải trọng nhẹ và nền đất cứng. Chúng hỗ trợ phân phối tải trọng đều lên nền đất, đảm bảo sự ổn định cho công trình.
- Móng sâu: sử dụng cho những nhà tiền chế lớn, cao tầng, có nền đất yếu hoặc cần chống lật, nhằm đảm bảo sự an toàn và ổn định cho công trình, chống lật và chịu được tải trọng lớn.
2. Nguyên lý tính toán kết cấu dựa trên thông số kỹ thuật
2.1. Khẩu độ
Khẩu độ là khoảng cách giữa hai cột đối diện nhau, đo theo phương ngang. Đây là yếu tố quan trọng quyết định kích thước không gian bên trong công trình. Khẩu độ ảnh hưởng trực tiếp đến sự phân bố không gian sử dụng và thiết kế kết cấu chịu lực.
Áp dụng: Khi thiết kế khẩu độ, cần xác định mục đích sử dụng của không gian bên trong nhà thép.
Ví dụ, nhà xưởng cần không gian rộng và thoáng để bố trí máy móc lớn thì khẩu độ có thể lớn hơn. Tại Việt Nam, khẩu độ phổ biến thường từ 15-30m, nhưng có thể lớn hơn tùy vào yêu cầu cụ thể.
2.2. Bước cột
Bước cột là khoảng cách giữa hai cột dọc đối diện, đo theo phương dọc của nhà. Chiều dài bước cột thường dao động từ 6 đến 12 mét. Bước cột được tính toán dựa trên yêu cầu sử dụng không gian, tải trọng và các yếu tố kiến trúc khác. Bước cột hợp lý sẽ giúp tối ưu hóa không gian sử dụng và giảm chi phí vật liệu.
Áp dụng: Tùy theo chiều dài tổng thể của công trình và nhu cầu sử dụng, bước cột được điều chỉnh để tối ưu hóa chi phí và không gian.
Ví dụ, với các nhà kho lớn, bước cột lớn giúp giảm số lượng cột, tạo không gian lưu trữ rộng hơn. Tuy nhiên, cần cân đối để đảm bảo tính ổn định và chịu lực của kết cấu.
2.3. Chiều cao
Chiều cao của nhà thép tiền chế được đo từ nền đến điểm giao nhau giữa tường và mái. Đây là thông số quyết định độ thông thoáng và không gian sử dụng của công trình. Chiều cao này phải được thiết kế phù hợp với mục đích sử dụng của nhà xưởng, như thông gió tự nhiên, ánh sáng và tiện nghi làm việc.
Áp dụng: Khi thiết kế chiều cao trong quá trình xây nhà xưởng, cần xem xét mục đích sử dụng của công trình. Chiều cao phải đủ để lắp đặt máy móc và hệ thống thông gió. Các công trình khác như nhà kho cần chiều cao đủ để xếp chồng hàng hóa.
Ở Việt Nam, chiều cao của nhà thép tiền chế thường từ 6m đến 12m, nhưng có thể cao hơn tùy vào yêu cầu cụ thể.
2.4. Độ dốc mái
Độ dốc mái là góc nghiêng của mái so với mặt phẳng ngang, thường dao động từ 10% đến 30%. Độ dốc mái hợp lý đảm bảo khả năng thoát nước mưa, giảm nguy cơ dột và tăng tuổi thọ của mái. Tùy thuộc vào điều kiện khí hậu và yêu cầu thiết kế, độ dốc mái sẽ được điều chỉnh phù hợp.
Áp dụng: Độ dốc mái phải được thiết kế phù hợp với điều kiện thời tiết địa phương. Ở những nơi mưa nhiều, độ dốc lớn giúp thoát nước nhanh hơn, tránh tình trạng thấm dột. Ngược lại, ở những vùng ít mưa, độ dốc nhỏ hơn có thể được chấp nhận để tiết kiệm chi phí.
Ví dụ, trong điều kiện khí hậu nhiệt đới của Việt Nam, độ dốc mái thường từ 15% đến 20%.

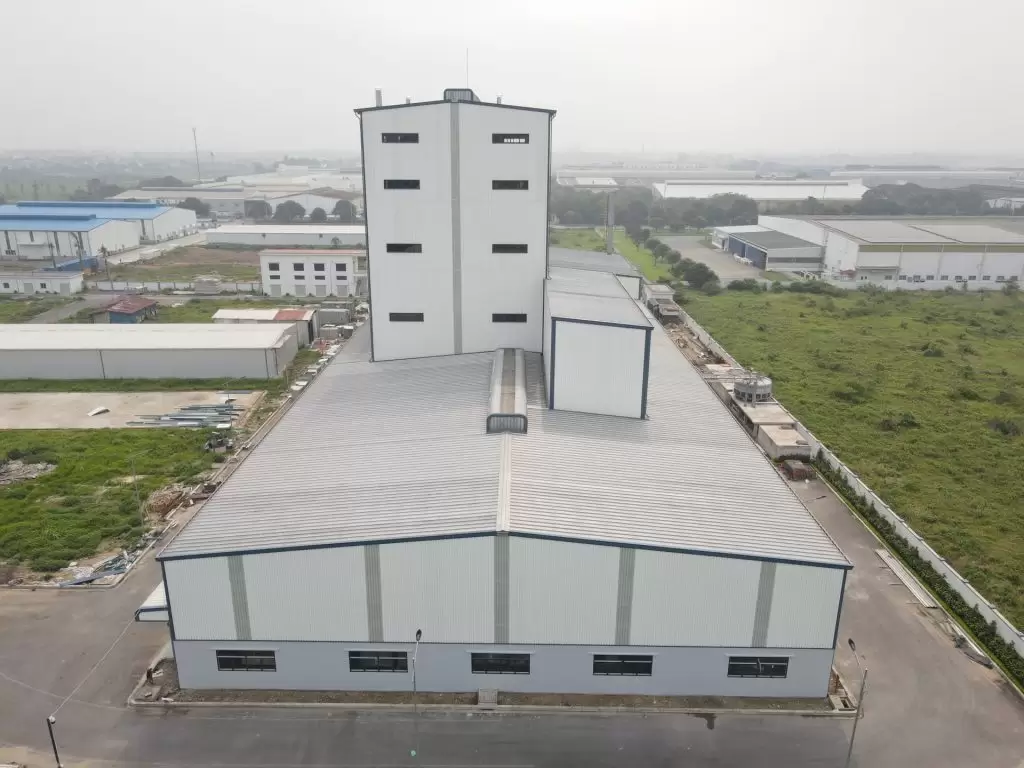

Mái tôn được lợp dốc ở một công trình nhà thép tiền chế tại Việt Nam
2.5. Tải trọng nền
Tải trọng nền là khả năng chịu lực của hệ thống nền móng. Thông số này phụ thuộc vào công năng của nhà xưởng, vị trí lắp đặt máy móc, thiết bị và khối lượng công việc. Nền móng phải được thiết kế để chịu được tải trọng toàn bộ công trình và các thiết bị bên trong, đảm bảo sự ổn định và an toàn trong quá trình sử dụng.
Áp dụng: Khi thiết kế tải trọng nền, cần xác định trước vị trí và tải trọng của các máy móc, thiết bị sẽ lắp đặt trong công trình. Đối với các nhà máy công nghiệp nặng, tải trọng nền phải được tính toán kỹ lưỡng để đảm bảo an toàn.
Tại Việt Nam, nền móng cần được thiết kế để chịu tải trọng từ 2000kg/m² đến 5000kg/m² tùy vào yêu cầu cụ thể.
2.6. Tải trọng mái
Tải trọng mái là khả năng chịu lực của hệ thống mái, bao gồm mái tôn, trần cách nhiệt, tải gió, hệ thống cầu trục và các thiết bị khác. Việc tính toán tải trọng mái chính xác là yếu tố quan trọng để đảm bảo an toàn và bền vững cho công trình, đặc biệt trong các khu vực có điều kiện thời tiết khắc nghiệt.
Áp dụng: Tải trọng mái phải được tính toán để chịu được các yếu tố ngoại cảnh như gió, mưa và các tải trọng từ thiết bị lắp đặt trên mái.
Tại Việt Nam, trong các khu vực có gió bão, tải trọng mái cần tính đến lực gió tối đa có thể tác động. Thông thường, tải trọng mái có thể thiết kế để chịu lực từ 150kg/m² đến 300kg/m².
3. Nguyên tắc cơ bản trong tính toán kết cấu thép
3.1. Lập sơ đồ kết cấu cho công trình nhà thép
Trong tính toán kết cấu thép, việc lập sơ đồ kết cấu cho công trình đóng vai trò cực kỳ quan trọng. Để đảm bảo tính chính xác và khả thi của thiết kế, sơ đồ này cần được thiết lập dựa trên các yếu tố cơ bản sau:

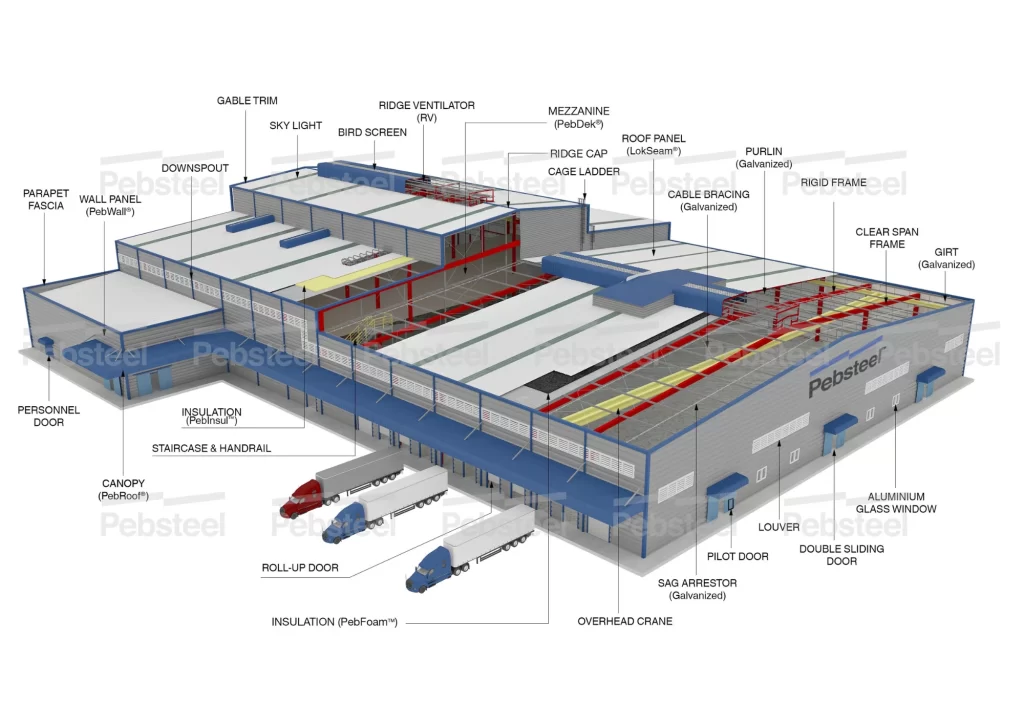

Sơ đồ kết cấu một công trình nhà thép tiền chế do Pebsteel thực hiện
Quy mô và đặc điểm công trình
Quy mô bao gồm kích thước tổng thể của công trình, khả năng chịu tải, mục đích sử dụng và thời gian vận hành dự kiến. Các yếu tố này phải phù hợp với yêu cầu của dự án cũng như các yêu cầu kỹ thuật và công nghệ xây dựng hiện hành.
Nguồn cung cấp nguyên vật liệu
Việc lựa chọn và sử dụng nguyên vật liệu cần dựa trên khả năng cung ứng của thị trường và các yếu tố kinh tế như chi phí và thời gian vận chuyển. Điều này ảnh hưởng trực tiếp đến tiến độ và chi phí xây dựng.
Điều kiện nền móng và tác động môi trường
Sự ổn định của nền móng và các yếu tố môi trường như độ ẩm, nhiệt độ, gió và địa chất phải được xem xét kỹ lưỡng. Những yếu tố này không chỉ ảnh hưởng đến tính ổn định mà còn ảnh hưởng đến tuổi thọ của kết cấu thép.
3.2. Xây dựng mô hình tính toán kết cấu thép
Mô hình tính toán kết cấu thép được xây dựng nhằm mô phỏng trạng thái làm việc của kết cấu trong thực tế. Để đảm bảo tính chính xác và hiệu quả, mô hình này phải tuân theo các yêu cầu sau:
Đảm bảo khả năng chịu lực và tính an toàn
Mô hình phải thể hiện rõ khả năng chịu lực của kết cấu, đảm bảo rằng kết cấu có thể chịu được các tải trọng dự kiến mà không bị hư hại hoặc mất ổn định. Đây là yêu cầu cơ bản để đảm bảo tính an toàn của công trình.
Tính đơn giản và khả năng thiết kế
Mô hình cần được xây dựng với độ phức tạp vừa đủ để đảm bảo chính xác trong tính toán, nhưng cũng phải đủ đơn giản để các kỹ sư có thể dễ dàng áp dụng trong quá trình thiết kế và thi công.
Thông tin hữu ích: Tầm Quan Trọng Của Quản Lý Chất Lượng Trong Xây Dựng Kết Cấu Thép
4. Nguyên tắc tính toán khi thực hiện kỹ thuật kết cấu thép
4.1. Khả năng chịu lực
- Ứng suất: Kết cấu thép cần được thiết kế để chịu được các ứng suất khác nhau như ứng suất kéo, nén, uốn và xoắn. Việc tính toán này phải đảm bảo rằng các ứng suất trong thép không vượt quá giới hạn chảy của vật liệu, giúp ngăn ngừa sự biến dạng vĩnh viễn.
- Ổn định tổng thể: Đảm bảo sự ổn định của kết cấu thép là yếu tố quan trọng, đặc biệt là với các công trình có tải trọng lớn hoặc chiều cao vượt trội. Các biện pháp chống lật, chống gãy và chống xoắn cần được xem xét kỹ lưỡng để tránh các rủi ro.
- Khả năng chống cháy: Mặc dù thép là vật liệu không cháy, nhưng ở nhiệt độ cao, thép có thể mất đi khả năng chịu lực. Vì vậy, trong tính toán cần xét đến việc bảo vệ kết cấu thép bằng cách sử dụng lớp cách nhiệt hoặc các biện pháp chống cháy khác.
4.2. Độ biến dạng
- Độ võng: Độ võng của dầm và các phần tử kết cấu khác phải được kiểm soát chặt chẽ để đảm bảo rằng không xảy ra biến dạng vượt quá mức cho phép. Điều này không chỉ ảnh hưởng đến khả năng chịu lực mà còn ảnh hưởng đến cảm quan thẩm mỹ và chức năng của công trình.
- Dao động: Đối với các công trình chịu tác động của gió hoặc động đất, kiểm soát dao động là yếu tố quan trọng. Dao động lớn có thể gây ra mệt mỏi cho kết cấu thép và giảm tuổi thọ của công trình. Các biện pháp giảm chấn hoặc tăng cứng kết cấu thường được áp dụng để hạn chế dao động.
4.3. Khả năng chống gỉ sét và ăn mòn
- Bảo vệ bề mặt: Thép là vật liệu dễ bị ăn mòn, do đó việc bảo vệ bề mặt bằng sơn chống gỉ, mạ kẽm, hoặc các biện pháp khác là rất quan trọng. Trong quá trình tính toán, cần xem xét đến các yếu tố môi trường như độ ẩm, muối biển và khí thải công nghiệp để chọn lựa biện pháp bảo vệ phù hợp.
- Kiểm tra và bảo trì: Kết cấu thép cần được kiểm tra định kỳ để phát hiện sớm các dấu hiệu ăn mòn hoặc hư hỏng. Việc bảo trì thường xuyên sẽ giúp kéo dài tuổi thọ và đảm bảo an toàn cho công trình.
5. Một số lưu ý quan trọng trong tính toán kết cấu thép
Khi thực hiện tính toán tiết diện cho kết cấu thép, điều cần thiết là phải tính toán chi tiết cho tất cả các trường hợp tổ hợp lực hoặc tải trọng có thể xảy ra. Quá trình này nhằm xác định chính xác lượng thép cần thiết cho từng cấu kiện cụ thể trong công trình.
5.1. Phân tích các trường hợp tải trọng
Doanh nghiệp cần xem xét tất cả các tổ hợp tải trọng, bao gồm tải trọng tĩnh và tải trọng động như tải trọng do gió, động đất, hoặc các tác động khác. Mỗi trường hợp này có thể ảnh hưởng đến cấu trúc khác nhau, vì vậy việc tính toán cẩn thận sẽ giúp đảm bảo an toàn và độ bền cho công trình.
5.2. Xác định các trường hợp bất lợi
Người thực hiện cần chú ý đặc biệt đến các trường hợp bất lợi nhất, tức là những tình huống mà các cấu kiện có thể chịu lực lớn nhất. Điều này giúp xác định được hàm lượng thép tối thiểu cần thiết để đảm bảo rằng kết cấu có thể chịu được các lực tác động mạnh nhất mà không bị hư hại hay biến dạng vượt quá giới hạn cho phép.
5.3. Bố trí thép hợp lý
Sau khi xác định được hàm lượng thép cần thiết, việc bố trí thép sao cho hiệu quả và hợp lý là rất quan trọng. Thép cần được bố trí sao cho vừa đảm bảo khả năng chịu lực của kết cấu, vừa tối ưu hóa chi phí và giảm thiểu lãng phí nguyên vật liệu. Ngoài ra, cần xem xét các yếu tố về kỹ thuật thi công để đảm bảo việc lắp đặt thép diễn ra thuận lợi và đạt chất lượng tốt.
5.4. Sử dụng phần mềm mô phỏng và thiết kế
Hiện nay, việc sử dụng các phần mềm mô phỏng kết cấu như SAP2000, ETABS hoặc Tekla Structures giúp kỹ sư có thể mô phỏng các tình huống tải trọng và kiểm tra các phản ứng của kết cấu thép một cách chi tiết. Việc này không chỉ nâng cao độ chính xác mà còn giúp phát hiện sớm các vấn đề tiềm ẩn trong thiết kế.
5.5. Tuân thủ các tiêu chuẩn và quy chuẩn kỹ thuật
Các tiêu chuẩn như Eurocode, AISC (American Institute of Steel Construction), hoặc TCVN (Tiêu chuẩn Việt Nam) cần được tuân thủ trong quá trình thiết kế và thi công kết cấu thép. Điều này đảm bảo rằng công trình đáp ứng được các yêu cầu kỹ thuật và an toàn.
Việc sử dụng vật liệu thép đạt chất lượng và được chứng nhận bởi các tổ chức uy tín sẽ đảm bảo tính an toàn và độ bền của công trình. Các phép thử như thử kéo, thử nén và thử độ cứng cần được thực hiện trước khi sử dụng.
5.6. Kiểm tra và đánh giá sau khi thi công
Sau khi hoàn thành việc tính toán và lắp đặt, cần tiến hành kiểm tra và đánh giá lại kết cấu thép để đảm bảo rằng mọi thứ đều phù hợp với thiết kế ban đầu và các tiêu chuẩn đã đề ra. Việc này giúp xác nhận rằng kết cấu có thể hoạt động an toàn và ổn định trong suốt thời gian sử dụng.
Việc nắm vững nguyên lý tính toán kết cấu trong thi công nhà thép tiền chế vừa giúp tối ưu chi phí, thời gian, vừa đảm bảo độ bền và an toàn cho công trình. Hy vọng bài viết đã mang đến cho bạn những kiến thức hữu ích để ứng dụng vào thực tế và ra quyết định hiệu quả trong các dự án xây dựng. Đừng quên, việc tuân thủ nghiêm ngặt các nguyên tắc tính toán là điều kiện tiên quyết để mỗi công trình đạt được chất lượng cao nhất
