Trong quá trình thực hiện các dự án xây dựng, đặc biệt là trong việc xây dựng cấu trúc kèo thép, vì kèo thép hộp là thành phần được sử dụng phổ biến và đem lại nhiều lợi ích cho công trình. Để sử dụng được cấu kiện này, đòi hỏi chủ thầu phải có kinh nghiệm chuyên sâu và dành nhiều thời gian nghiên cứu kỹ lưỡng về nó. Hãy cùng Pebsteel tìm hiểu về kết cấu vì kèo thép hộp ngay trong bài viết sau đây.
1. Các loại vì kèo thép hộp thông dụng
Hiện tại, có 3 loại vì kèo thép hộp được sử dụng rộng rãi trong xây dựng: vì kèo thép hộp lợp ngói, hệ vì kèo mái tôn bằng thép hộp và vì kèo thép hộp mạ kẽm.
1.1. Vì kèo thép hộp lợp ngói
Kết cấu vì kèo thép hộp lợp ngói sử dụng nguyên tắc cấu trúc đỡ ngói “cầu phong li tô”, một nguyên lý đã xuất hiện trong cấu trúc đỡ ngói của các ngôi nhà gỗ truyền thống. Vì kèo thép hộp lợp ngói được chế tạo từ thép hợp kim nhôm kẽm, một loại vật liệu có cường độ cao và không biến dạng theo thời gian.
Hệ thống này bao gồm các thành phần cấu trúc đặc trưng để tạo nên khung thép hỗ trợ cho việc lợp ngói. Loại vì kèo này được liên kết hoàn toàn bằng ốc vít chịu lực giúp loại bỏ việc sử dụng hàn, đồng thời giảm độ rủi ro trong quá trình sử dụng, không đòi hỏi bảo dưỡng sơn sửa.
Xem thêm: Tại Sao Vì Kèo Thép Được Các Nhà Đầu Tư Lựa Chọn
1.2. Hệ vì kèo mái tôn bằng thép hộp
Hệ vì kèo mái tôn bằng thép hộp gồm có 3 phần: hệ thống khung, hệ thống ốc vít cùng với hệ thống kèo và tôn lợp.
- Hệ thống khung: Hệ thống này sử dụng sắt hộp và ống sắt để chịu tải trọng lớn nhất của phần mái nhà. Điều hiển nhiên là với các công trình lớn, phần khung mái cũng phải được thiết kế mạnh mẽ để đối mặt với các điều kiện thời tiết đặc biệt khắc nghiệt.
- Hệ thống ốc vít: Chọn ốc vít làm từ inox mạ crome sẽ giúp đảm bảo độ bền cao cho công trình nhờ có độ cứng cao và khả năng chống ăn mòn tốt. Đồng thời, hệ thống gioăng cao su cần được đảm bảo lắp đặt khít để ngăn nước mưa từ việc thấm vào. Ngoài ra, để tăng cường khả năng chống chịu mưa bão trong quá trình lợp tôn, việc sử dụng keo kết dính là rất cần thiết.
- Hệ thống kèo và tôn lợp: Tùy thuộc vào diện tích mái tôn mà ta có hệ thống kèo và mái dầm tương ứng. Ngoài ra, cũng tùy vào ngành nghề sản xuất của công trình mà chủ thầu có thể cân nhắc lựa chọn cách chống nóng cho mái tôn sao cho phù hợp.
Xem thêm: 6 Loại Mái Tôn Nhà Xưởng Phổ Biến Nhất 2023
1.3. Vì kèo thép hộp mạ kẽm
Vì kèo thép hộp mạ kẽm được thiết kế theo nhiều quy cách xác định, thường sử dụng các mối hàn để kết nối các cấu kiện bằng thép với nhau. Phương pháp này được áp dụng rộng rãi trong các dự án xây dựng nhà ở dân dụng.
Tuy nhiên, kết cấu này đòi hỏi khả năng chịu lực của móng nhà. Kế đó, chúng phải đối mặt với ảnh hưởng của môi trường bên ngoài, vì vậy lớp sơn bảo vệ không thể tồn tại lâu dài và có thể bị gỉ sét. Hơn nữa, chi phí sửa chữa kết cấu vì kèo thép hộp mạ kẽm tương đối cao và có nguy cơ gây ra sự cố cháy nổ trong quá trình hàn các chi tiết.
2. Kết cấu vì kèo thép hộp
Với mỗi dự án cụ thể sẽ có khoảng cách không giống nhau. Do đó, để đảm bảo tính chính xác và phù hợp, việc tuân thủ và nắm vững thông tin về các kích thước là cực kỳ quan trọng.
2.1. Khoảng cách vì kèo mái tôn

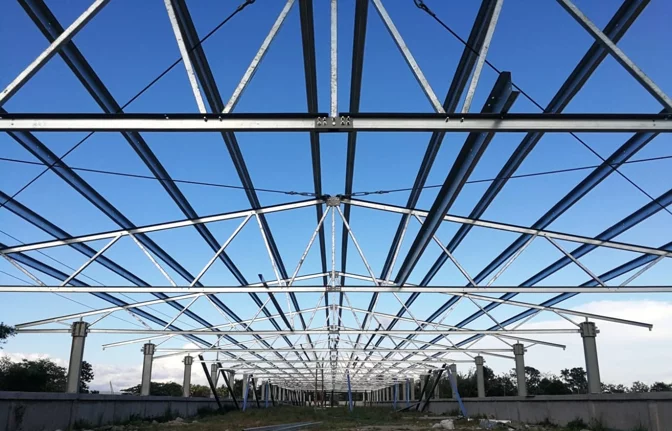

Mái tôn cũng đòi hỏi những khoảng cách và tiêu chuẩn nhất định. Trước khi bắt đầu quá trình thi công, việc tìm hiểu về những điều này là rất quan trọng để đảm bảo sự bền vững và an toàn cho công trình. Các khoảng cách quan trọng cho vì kèo tôn bao gồm:
- Khoảng cách giữa các vì kèo: 2 – 3m
- Khoảng cách li tô: 800 – 1100m
- Khoảng cách vượt nhịp kèo: 24m
Để đảm bảo sự an toàn và độ bền của công trình, trước khi bắt đầu thi công, chủ đầu tư cần thực hiện một nghiên cứu kỹ lưỡng về các khoảng cách nêu trên.
2.2. Tiêu chuẩn thiết kế kỹ thuật vì kèo
Các khung kèo thép được thiết kế phù hợp nhất và đáp ứng tiêu chuẩn sẽ giúp tăng cường tốc độ thi công và đảm bảo chất lượng cho hệ thống vì kèo mái ngói.
Sau đây là các tiêu chuẩn của tải trọng và tác động:
- TCVN 2737 – 1989
- AS/NZ 4600 – 1996 (tiêu chuẩn của Úc, New zealand)
- AS 1170.1 – 1989
- AS 1170.2 – 1989
Các tiêu chuẩn về độ võng:
- Kèo có độ võng theo phương thẳng đứng là L/250
- Xà gồ có độ võng theo phương thẳng đứng là L/150
Các tiêu chuẩn về cường độ và các vít:
- Bulong có độ nở = M12x50
- Vít mạ kẽm loại 12 -14×20 mm – HEX có cường độ chịu cắt tối thiểu bằng 6.8KN
3. Kết luận
Trên đây là các thông tin về kết cấu vì kèo thép hộp các chủ đầu tư cần hiểu rõ trước khi tiến hành thi công. Nếu khách hàng đang có nhu cầu tìm kiếm các giải pháp toàn diện cho Nhà thép tiền chế và Kết cấu thép, hãy liên hệ Pebsteel thông qua email [email protected] hoặc số điện thoại +84 908 883531 để được tư vấn ngay hôm nay.
