Tuân thủ theo các tiêu chuẩn thiết kế nhà xưởng được ban hành sẽ giúp chủ đầu tư cũng như doanh nghiệp đảm bảo được chất lượng tổng thể của công trình xây dựng. Cùng Pebsteel tìm hiểu về các tiêu chuẩn thiết kế nhà xưởng mới nhất 2023 trong bài viết sau đây.
1. Cập nhật 6 tiêu chuẩn thiết kế nhà xưởng công nghiệp mới nhất
Ngày nay, cơ sở pháp lý đã ban hành các tiêu chuẩn xây dựng nhà xưởng nhằm đảm bảo quá trình thi công và vận hành nhà xưởng theo các quy định mới nhất. Các văn bản này xác định rõ các hạng mục tiêu chuẩn thiết kế mà các chủ đầu tư, thầu thiết kế và thi công phải tuân thủ nghiêm ngặt, bao gồm Quy chuẩn xây dựng Việt Nam theo quyết định số 682/BXD-CSXD ngày 14/12/1996 và Quy chuẩn xây dựng Việt Nam theo quyết định số 439/QĐ-BXD ngày 25/09/1997 của Bộ Xây dựng.
1.1. Tiêu chuẩn về thiết kế nền nhà xưởng
Đối với tiêu chuẩn thiết kế móng và nền nhà xưởng, quý khách hàng cần tuân thủ yêu cầu về bản vẽ kết cấu móng nhà xưởng như trong quy định TCVN 2737:1995. Điều này nhằm đảm bảo rằng công nghệ tải trọng tác động, điều kiện địa chất công trình và điều kiện địa chất thủy văn sẽ đáp ứng các yếu tố sau:
- Đối với việc thiết kế nền nhà xưởng sản xuất trên đất yếu, cần áp dụng các biện pháp xử lý nền phù hợp với điều kiện địa chất.
- Thiết kế nền nhà xưởng sản xuất phải tuân thủ các yêu cầu về công nghệ và điều kiện sử dụng, để lựa chọn kết cấu nền phù hợp với các dạng nền như nền bê tông, nền thép, nền lát gạch xi măng hay nền lát ván, gỗ, chất dẻo.
- Nếu thiết kế nền nhà xưởng cho khu vực kho và bãi ở vị trí cầu cạn dùng để bốc dỡ vật liệu rời thì phải đảm bảo nền bằng phẳng.
- Mặt nền nhà xưởng cần được trang bị lớp lót cứng và hệ thống thoát nước hiệu quả để ngăn tình trạng ứ đọng nước.
- Thiết kế nền nhà xưởng bằng bê tông phải được phân chia thành các ô, với chiều dài tối đa của mỗi ô không quá 0,6m, cùng với đó là phải chèn bi tum giữa các mạch ô nền. Đồng thời, lớp lót bê tông phải có độ dày tối thiểu là 0,1m và nền hè nhà cần có chiều rộng từ 0,2 đến 0,8m, độ dốc trong khoảng từ 1 đến 3%.
Xem thêm: Kết Cấu Nhà Xưởng Tiền Chế
1.2. Tiêu chuẩn về thiết kế móng nhà xưởng
- Tiêu chuẩn bản vẽ thiết kế móng nhà xưởng và các hệ thống kỹ thuật phần công trình ngầm cần được thiết kế phù hợp với tính chất cơ lý của đất nền và các đặc trưng tự nhiên của nền xây dựng. Đặc biệt, tiêu chuẩn về nền móng khi thiết kế bản vẽ nền móng phải tuân thủ các quy định cần thiết.
- Các thiết kế móng xây dựng nhà xưởng đều có độ cao mặt trên móng thấp hơn mặt nền, với các độ chênh lệch cụ thể như sau: Cột cốt thép: chênh lệch 0,2m; Cột có khung chèn tường: chênh lệch 0,5m; Cột bê tông cốt thép: chênh lệch 0,15m.
- Đối với cao độ chân đế cột thép của hành lang, cầu cạn đỡ các đường ống giữa các phân xưởng bắt buộc cao hơn độ cao san nền tối thiểu là 0,2 m.
- Khi thiết kế móng cột cho nhà xưởng với các khe co giãn và dự định mở rộng các phân xưởng, chủ đầu tư cần phải cho thiết kế chung cho hai cột giáp kề nhau.
- Nếu đó là các móng dưới tường gạch, tường xây hoặc đá hộc trong trường hợp nhà không có khung cột, thì chiều sâu đặt móng cần nhỏ hơn hoặc bằng 15cm. Việc thiết kế dầm đỡ tường lúc này là cần thiết và mặt trên của dầm đỡ nên thấp hơn mặt nền khi hoàn thiện ít nhất là 3cm (0,03m).
- Thiết kế móng nhà xưởng cho phần tiếp xúc với nhiệt độ cao buộc phải dùng lớp bảo vệ vật liệu chịu nhiệt. Đối với móng phải chịu tác động của ăn mòn, sử dụng vật liệu chống ăn mòn là giải pháp tối ưu.
Xem thêm: Tiêu Chuẩn Và Quy Trình Thiết Kế Nhà Xưởng Cơ Khí
1.3. Tiêu chuẩn về thiết kế mái nhà xưởng và cửa mái
Tương tự như các phần khác của công trình, phần mái cũng có các tiêu chuẩn thiết kế đặc biệt dành riêng cho nó. Cụ thể là độ dốc của mái, và điều này sẽ phụ thuộc vào vật liệu sử dụng để làm mái:
- Mái được làm bằng xi măng amiăng thường có độ dốc nằm trong khoảng từ 30% đến 40%.
- Mái được làm tôn múi sẽ có độ dốc khoảng 15% đến 20%.
- Mái lợp ngói sẽ có độ dốc từ 50% đến 60%.
- Đối với mái được phủ bằng các tấm bê tông cốt thép, độ dốc thường chỉ từ 5% đến 8%.
Về phần thiết kế cấp thoát nước mưa, các tiêu chuẩn riêng cho từng loại vật liệu lợp mái cần đáp ứng là:
- Đối với công trình có thiết kế mái nhiều nhịp, hệ thống thoát nước có thể được thiết kế ở bên trong hoặc bên ngoài, phụ thuộc vào hệ thống thoát nước chung của công trình.
- Trong trường hợp công xưởng có mái một nhịp, nước mưa sẽ chảy tự do mà không cần đến hệ thống thoát nước riêng cho mái. Tuy nhiên, nếu chiều cao của phần cột nhà từ 5,5m trở lên, quý khách hàng sẽ cần phải thiết kế hệ thống máng dẫn nước xuống.
Một số quy định khác cần chú ý bao gồm việc cửa mái không được lớn hơn 48m và phải được trang bị kính cố định. Trong trường hợp công trình không có cửa mái, cần thiết kế mái một nhịp hoặc hai nhịp để đảm bảo ánh sáng tự nhiên có thể chiếu vào. Đối với trường hợp công trình có cửa thông gió, khi hoạt động có thể tạo ra nhiều nhiệt và hơi ẩm.
Xem thêm: Quy Trình Xây Dựng Nhà Máy Đạt Chuẩn

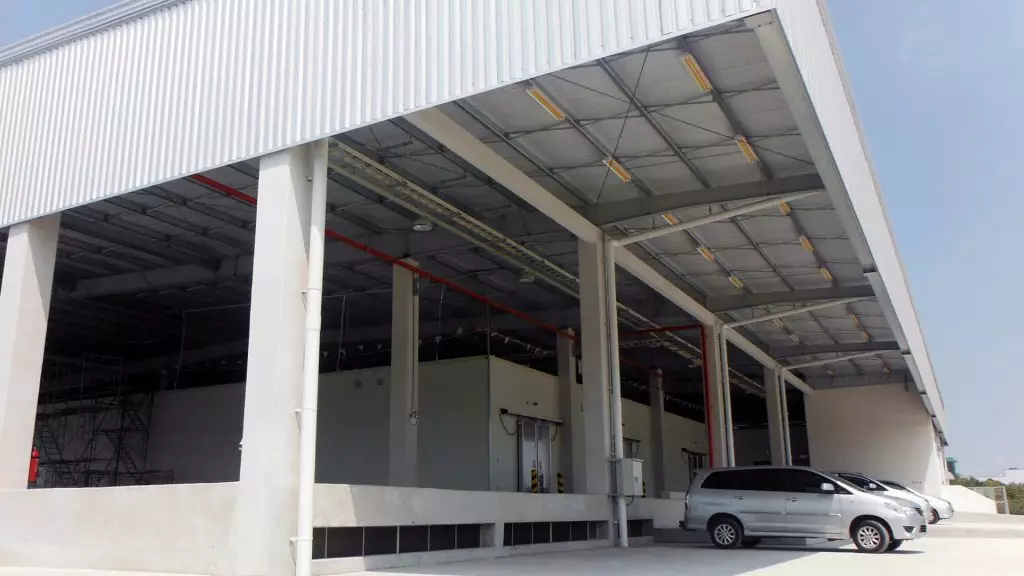

![Độ dốc của mái là tiêu chuẩn quan trọng khi thiết kế mái nhà xưởng](https://pebsteel.com/wp-content/uploads/2023/10/Tieu-chuan-thiet-ke-nha-xuong-cong-nghiep-1-1024x576.webp)
1.4. Tiêu chuẩn về thiết kế tường và vách ngăn nhà xưởng
Tương tự như các phần khác, tùy thuộc vào từng công trình công nghiệp cụ thể thì sẽ có loại tường phù hợp với quy trình hoạt động sau này. Có 3 loại tường thông dụng trong các nhà xưởng công nghiệp: tường chịu lực, tường tự chịu lực và tường chèn khung.
Điểm cần chú ý tiếp theo trong phần tường của công trình là thiết kế phần chân tường. Cụ thể, chủ xây dựng cần thiết kế phần chống thấm bằng cách sử dụng bi tum hoặc sử dụng một số vật liệu chống thấm khác. Lớp chống ẩm này được tạo ra bằng vữa xi măng với độ dày khoảng 20cm. Ở phần vách ngăn, chủ đầu tư có thể lựa chọn sử dụng các vật liệu như nhựa bê tông cốt thép, tấm gỗ dán, lưới tép có khung gỗ hoặc khung thép…
Xem thêm: Tiêu Chuẩn Thiết Kế & Mẫu Nhà Xưởng Đẹp Bằng Khung Thép
1.5. Tiêu chuẩn về thiết kế cửa sổ và cửa đi của xưởng
Dưới đây là 3 tiêu chuẩn trong thiết kế cửa sổ và cửa đi nhà xưởng:
- Yêu cầu cơ bản khi thiết kế cửa đi là cửa đi phải được mở ra phía ngoài. Ngoài ra, kích thước của cửa ra vào cần phù hợp với các loại hình vận tải được sử dụng trong quá trình hoạt động của doanh nghiệp.
- Khách hàng cần chú ý rằng độ cao của cửa cần phải từ 2,4m trở lên so với mặt sàn.
- Cửa sổ của công xưởng cần được thiết kế với hệ thống cơ khí để đóng mở.
Xem thêm: Mẫu Nhà Xưởng Công Nghiệp Thép Tiền Chế Chất Lượng
1.6. Một số tiêu chuẩn thiết kế nhà xưởng công nghiệp khác
Bên cạnh những tiêu chuẩn đã đề cập, chủ đầu tư cũng cần quan tâm đến một số yêu cầu khác của nhà xưởng công nghiệp, bao gồm:
- Tiêu chuẩn liên quan đến hệ thống điện của công trình nhằm đảm bảo an toàn và hiệu quả sử dụng cao.
- Hệ thống phòng cháy chữa cháy là yếu tố không thể thiếu trong các nhà xưởng công nghiệp. Khi thiết kế, cần đảm bảo tuân thủ Nghị định số 79/2014/NĐ-CP của Chính phủ.
- Tiêu chuẩn thiết kế liên quan đến các hệ thống như camera an ninh, hệ thống chống sét hoặc hệ thống xử lý rác thải cũng rất quan trọng.
Xem thêm: Tổng Hợp Mẫu Nhà Xưởng Tiền Chế Chuyên Dụng & Chất Lượng
2. Các tiêu chuẩn thiết kế nhà xưởng công nghiệp cho một số ngành xuất khẩu
Không chỉ cần tuân thủ theo 6 tiêu chuẩn theo quy định hiện hành, mỗi một ngành xuất khẩu còn có những yêu cầu riêng biệt. Cùng Pebsteel tham khảo một số tiêu chuẩn thiết kế xây dựng nhà xưởng cho một số ngành xuất khẩu ngay sau đây.
Với ngành xuất khẩu gỗ nội thất, nhà xưởng cần đáp ứng các tiêu chuẩn sau:
- Không gian linh hoạt: Nhà xưởng cần có không gian linh hoạt để phù hợp với việc sản xuất các sản phẩm gỗ nội thất đa dạng về kích thước và hình dạng.
- Có khu vực xử lý gỗ: Việc thiết kế khu vực xử lý gỗ đạt chuẩn rất quan trọng, bao gồm khu vực cưa, mài và hoàn thiện gỗ.
- An toàn lao động: Các khu vực công nghiệp cần được thiết kế với các biện pháp an toàn để bảo vệ công nhân và tránh nguy hiểm tiềm ẩn.
Với ngành xuất khẩu thủy sản, nhà xưởng cần đáp ứng các tiêu chuẩn sau:
- Khu vực xử lý thủy sản chuyên biệt: Đảm bảo rằng nhà xưởng có các phân khu chuyên biệt cho xử lý thủy sản, bảo đảm sạch sẽ và an toàn vệ sinh thực phẩm.
- Khu vực lưu trữ: Khu vực lưu trữ cần được thiết kế sao cho có thể lưu trữ và vận chuyển các sản phẩm thủy sản một cách hiệu quả và an toàn.
Để đáp ứng được những quy chuẩn khắt khe trên, quý khách hàng nên lựa chọn một đơn vị uy tín và dày dặn kinh nghiệm để đảm bảo chất lượng công trình. Pebsteel với đội ngũ hơn 1.400 kỹ sư có nhiều năm kinh nghiệm, cung cấp giải pháp trọn gói về nhà thép tiền chế tại hơn 50 quốc gia với 6.000+ công trình lớn, nhỏ và siêu công trình. Đặc biệt hơn, Pebsteel đã có kinh nghiệm thiết kế xây dựng nhà xưởng công nghiệp cho nhiều lĩnh vực khác nhau, trong đó có lĩnh vực xuất khẩu như sản xuất ô tô, giày da,…
![Pebsteel đã có kinh nghiệm thiết kế nhà xưởng công nghiệp cho nhiều lĩnh vực khác nhau, đặc biệt là lĩnh vực xuất khẩu](https://pebsteel.com/wp-content/uploads/2023/10/Tieu-chuan-thiet-ke-nha-xuong-cong-nghiep-2-1024x683.webp)
3. Kết luận
Trên đây là các thông tin về 6 tiêu chuẩn thiết kế nhà xưởng công nghiệp mới nhất và một số tiêu chuẩn khác với các ngành xuất khẩu. Nếu khách hàng đang có nhu cầu tìm kiếm các giải pháp toàn diện cho Nhà thép tiền chế và Kết cấu thép, hãy liên hệ Pebsteel thông qua email [email protected] hoặc số điện thoại +84 908 883531 để được tư vấn ngay hôm nay.
